我们来全面介绍一下防爆管接头。这是一个在防爆电气工程中看似小巧、却至关重要的组件，常被称为防爆系统的“咽喉要道”。

一、 核心定义

防爆管接头是一种用于在爆炸性危险环境中，连接电缆与防爆设备（如接线箱、电机、灯具），或连接防爆钢管与设备的紧固装置。它的核心使命是构成一个密封、坚固、可靠的连接点，确保危险气体或粉尘无法通过电缆或导管的缝隙进入设备内部，从而维持整个电气系统的防爆完整性。

常见名称：防爆接头、防爆格兰头、电缆引入装置、防爆电缆密封接头。

---

二、 工作原理与核心功能

防爆管接头通过以下机制实现其防爆和保护功能：

1. 密封隔离（最核心功能）：

   · 防水防尘：通过橡胶密封圈和锁紧结构，提供高等级的防护（通常为IP66、IP68），防止外部水分、灰尘侵入设备，保证内部电气绝缘。

   · 防爆密封：有效阻止外部爆炸性气体或粉尘通过电缆与设备接口处的微小缝隙进入设备内部。即使设备内部产生火花，也无法与外部危险气体接触，从而防止爆炸。

2. 夹紧与抗拉：

   · 通过内部的夹紧齿圈或压紧螺母，牢牢抓住电缆的护套，承受电缆所受的拉力和扭力，防止电缆被意外拉脱而导致线路故障和危险暴露。

3. 接地连续性：

   · 金属管接头本身是导电的，当其与金属设备箱体和电缆铠装层正确连接时，可以确保接地通路的连续性，对于安全至关重要。

4. 过渡连接：

   · 提供从柔性电缆到刚性设备接口之间、或从防爆钢管到设备接口之间的平滑、安全过渡。

---

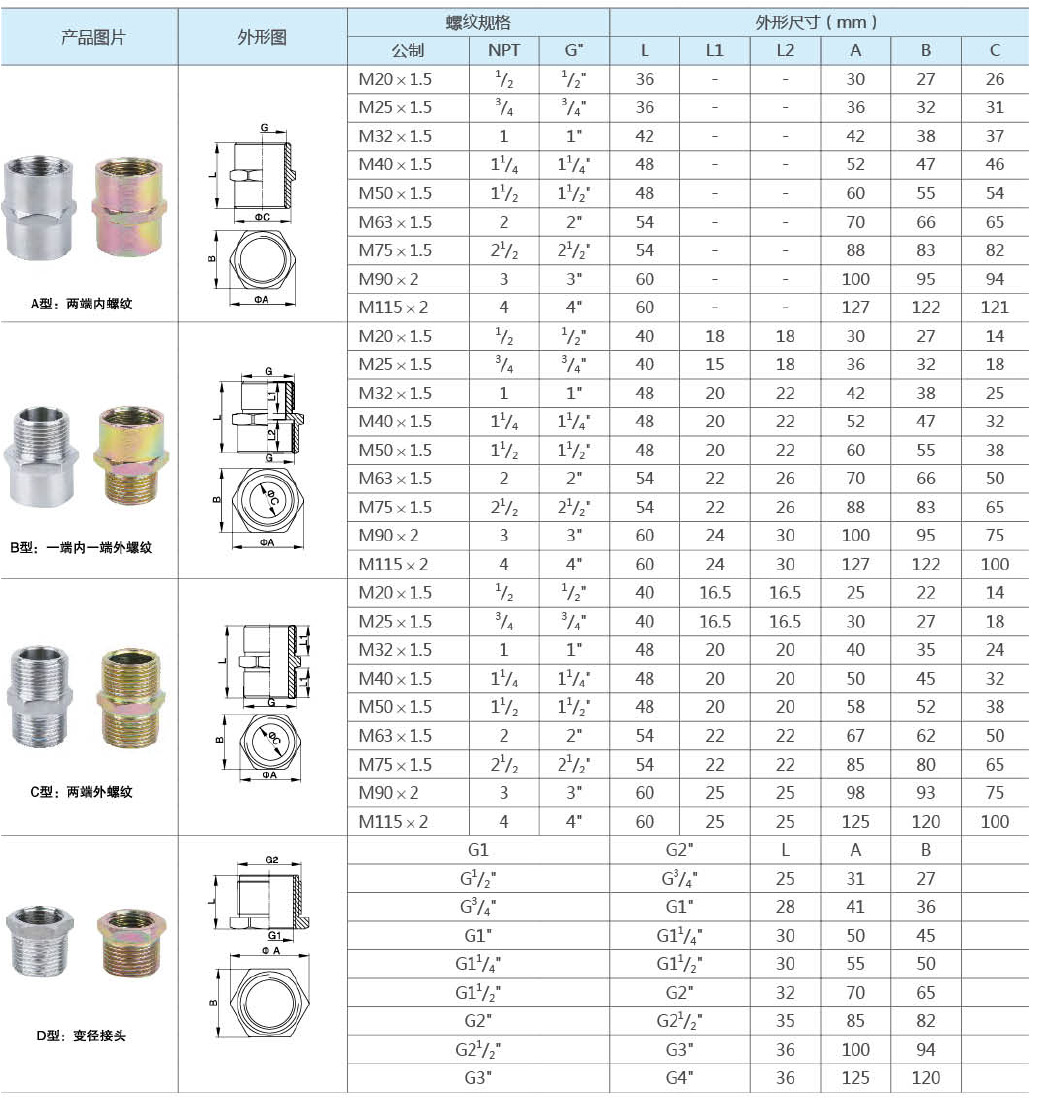

三、 主要类型与结构

根据其结构和功能，防爆管接头主要分为以下几类：

1. 按适用对象分类

· 电缆式（防爆格兰头）：最常用的类型，用于引入电缆。

  · 结构：通常由压紧螺母、密封圈、夹紧爪、本体和锁紧螺母组成。

  · 工作过程：将电缆穿过接头，拧紧压紧螺母，推动夹紧爪收缩，从而夹紧电缆并压紧密封圈。

· 钢管式（防爆螺纹管接头）：用于连接防爆金属钢管。

  · 结构：一端为公制螺纹（M）或英制螺纹（G、NPT），用于连接钢管；另一端为外螺纹，用于拧入设备接口。

  · 特点：内部无夹紧装置，依靠螺纹啮合实现机械连接和密封。

2. 按材质分类

· 金属接头：最常见，如镍-plated 铸 brass（镍 plated 黄铜）、不锈钢（304或316）。

  · 优点：机械强度高，耐腐蚀（尤其是不锈钢），耐高温，防火。

  · 应用：绝大多数工业环境，尤其是高温、强腐蚀或需要高强度的场合。

· 塑料接头：通常由高强度、抗UV的工程塑料（如尼龙PA66）制成。

  · 优点：重量轻，耐中等腐蚀，绝缘性好，成本低。

  · 应用：轻型设备，腐蚀性不强的环境，或与塑料防爆箱配套使用。

3. 按防护特性分类

· 防爆型：具有隔爆接合面等结构，适用于1区、2区。

· 防水型：更强调密封性能，可能不具备防爆认证，仅用于防水密封。

---

四、 关键选型参数

选择一个正确的防爆管接头，必须考虑以下参数：

1. 防爆标志与认证：必须与设备及危险区域的气体组别（IIC/IIB/IIA）和温度组别匹配。这是安全的前提。

2. 电缆外径范围：这是最重要的尺寸参数。必须确保所用电缆的外径在接头标定的最小和最大孔径范围内，否则无法有效夹紧和密封。

3. 螺纹规格：

   · 设备端螺纹：接头拧入设备的一端（公螺纹）必须与设备接口（母螺纹）的规格（如M20, M25, M32, G1/2, G3/4, 1/2NPT）完全匹配。

   · 电缆管端螺纹：如果是连接钢管的接头，需明确钢管的螺纹规格。

4. 材质与腐蚀等级：根据环境选择。化工、海洋等腐蚀环境优选不锈钢316。

5. 防护等级（IP）：至少选择IP54，户外或多尘潮湿环境应选IP66或更高。

6. 电缆类型：是否适用于铠装电缆、非铠装电缆或软电缆。有些专用接头内部有铠装接地环，用于连接和夹紧铠装层。

---

五、 应用场景

防爆管接头是以下设备的“标准配置”：

· 防爆接线箱/盒的进线口和出线口。

· 防爆电机的电缆引入口。

· 防爆灯具、操作柱、开关、传感器等所有需要接入电源的防爆设备。

· 防爆钢管系统的连接处。

---

六、 安装注意事项

1. 严禁带电操作。

2. 选择正确尺寸：务必根据电缆外径选择接头型号，宁紧勿松。

3. 正确安装顺序：应先穿电缆，再做电缆头，最后将接头拧入设备并锁紧。

4. 彻底锁紧：必须用工具将接头的锁紧螺母和压紧螺母充分拧紧，确保密封圈均匀变形，达到密封和夹紧效果。

5. 去除毛刺：穿电缆时，注意保护密封圈，避免被电缆铠装或护套上的毛刺划伤。

6. 定期检查：维护时检查密封圈是否老化开裂，夹紧装置是否松动。

总结

防爆管接头虽小，却是守护防爆设备门户的“安全卫士”。它通过密封、夹紧、接地三大功能，确保了防爆电气系统的完整性与安全性。正确选型和规范安装是保证其发挥效用的关键，绝不能因其体积小而忽视其重要性。
