这是隔爆型防爆接线箱中的“顶级”类别，代表了该防爆型式的最高技术水准。

一、 核心定义

IIC 隔爆型防爆接线箱是一种能够承受内部爆炸，并尤其能阻止最易爆气体（如氢气、乙炔）的爆炸向外传播的接线箱。其设计标准比IIB型更为苛刻。

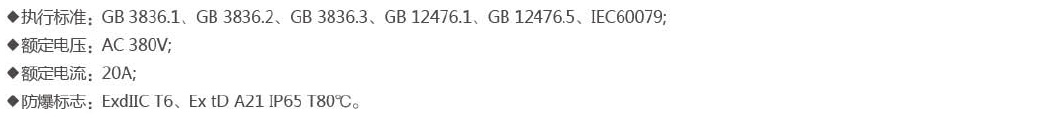

防爆标志解读（示例：Ex d IIC T6 Gb）

· Ex: 防爆标志。

· d: 防爆型式，隔爆型。

· IIC: 设备类别，这是关键。代表它适用于IIC类爆炸性气体环境，这是气体分组中危险性最高的一类。IIC级设备可以安全地用于IIB和IIA类环境，反之则绝对禁止。

· T6: 温度组别，代表设备最高表面温度不超过85°C。

· Gb: 保护级别，表示可用于1区和2区。

---

二、 工作原理与防爆理念

IIC隔爆型与IIB型的防爆理念完全相同，即 “包容与冷却”。但其设计标准之所以更为严格，是因为：

1. 更易爆的气体：IIC类气体（如氢气H₂、乙炔C₂H₂）具有更小的最小点燃能量（MIE）、更宽的爆炸极限范围和更高的最大爆炸压力。这意味着它们更容易被点燃，爆炸威力更大，火焰传播速度更快。

2. 更严格的结构参数：为了能安全地“包容”和“冷却”这些更猛烈的爆炸，IIC隔爆外壳的隔爆接合面（Flame Path）参数被规定得极其苛刻：

   · 间隙（iC）更小：接合面之间的最大允许间隙值比IIB型小得多，以限制火焰喷出的通道。

   · 表面粗糙度要求更高：接合面的加工光洁度要求更高，以确保缝隙均匀，有效冷却火焰。

   · 接合面长度（L）可能更长：在某些情况下，需要更长的火焰路径来充分冷却高速传播的IIC气体火焰。

简单比喻：如果说IIB型外壳是一个能防住手枪子弹的防弹衣，那么IIC型外壳就是能防住步枪甚至穿甲弹的重型防弹衣。它的“铠甲”更厚、接缝处的工艺更精密，以应对更强大的“攻击”。

---

三、 主要结构与特点（与IIB型的区别）

IIC型在外观上可能与IIB型相似，但其内部设计和制造工艺有质的飞跃。

1. 外壳材质与强度：

   · 通常采用高强度铸钢或不锈钢。由于IIC气体爆炸压力更高，外壳壁厚通常更厚，整体重量和机械强度也更高，以承受更大的爆炸压力。

2. 隔爆接合面：

   · 这是IIC与IIB最核心的区别。加工精度要求极高，间隙（iC）可能只有零点零几毫米的级别。

   · 接合面的表面处理和防腐措施尤为重要，因为轻微的腐蚀或磨损就可能使间隙超标，导致防爆性能失效。

3. 紧固系统：

   · 箱盖通常采用多螺栓、均布紧固的方式，确保爆炸压力能均匀地被箱体吸收，防止盖板变形或崩开。

   · 螺栓的强度和数量都经过严格计算。

4. 引入装置：

   · 必须使用IIC级别的隔爆型电缆密封接头。这些接头的螺纹精度和密封性能也必须符合IIC标准。

---

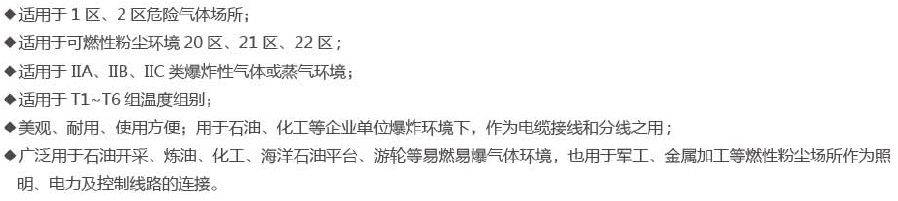

四、 主要应用场所

IIC隔爆型接线箱专门用于存在IIC类爆炸性气体环境的1区和2区。这些环境通常极具危险性。

· 乙炔生产与灌装车间：乙炔是IIC类气体的典型代表，化学性质非常活泼，极易爆炸。

· 氢气相关领域：

  · 制氢、储氢设施

  · 氢燃料电池实验室与生产车间

  · 合成氨工业

· 水煤气、城市煤气装置：其中含有较高比例的氢气。

· 某些特殊的化工过程：使用二硫化碳、硝酸乙酯等物质的场所。

· 高要求的安全场所：即使现场气体属于IIB类（如乙烯），有时为了更高的安全冗余和可靠性，也会选择使用IIC级别的设备。

---

五、 选型、安装与维护的极端重要性

由于IIC环境的极高风险性，对其接线箱的每一步操作都必须万无一失。

1. 绝对禁止降级使用：IIB设备绝不能用于IIC环境。IIC设备可以用于IIB和IIA环境，但成本更高。

2. 完整性是生命线：

   · 严禁任何形式的改造：绝对不允许在外壳上私自钻孔、焊接或打磨。

   · 保护接合面：搬运、安装时，必须使用专用工具，避免任何磕碰、划伤隔爆接合面。一个微小的损伤都可能使整个箱体失去防爆性能。

3. 专业操作：

   · 必须由经过专业培训并持有相关资质的人员进行安装和维护。

   · 紧固螺栓时必须使用扭矩扳手，严格按照产品说明书规定的扭矩值，按对角线顺序均匀拧紧，确保压力均匀分布。

4. ** meticulous  meticulous 维护（ meticulous 意为一丝不苟的）**：

   · 定期检查时，必须仔细清理隔爆接合面上的灰尘、油污，检查是否有锈蚀、损伤。

   · 密封圈必须定期更换，确保其弹性密封性能。

   · 任何损坏的部件必须由原厂提供，不得用普通零件替代。

---

六、 总结：IIC vs IIB vs 增安型

特性 IIC 隔爆型 (d IIC) IIB 隔爆型 (d IIB) 增安型 (e)

防爆原理 包容与冷却（最高等级） 包容与冷却 预防

适用气体组别 IIC (氢气、乙炔), 及IIB, IIA IIB (乙烯), 及IIA II类（内部无火花）

外壳强度 最高，能承受最猛烈的爆炸 高，能承受标准爆炸 较低

接合面要求 最严格（间隙最小，精度最高） 严格 无此要求（主要靠密封）

成本与重量 最高、最重 高、较重 较低、较轻

应用场景 最高危气体环境 高危气体环境 无火花产生的接线场合

核心要点

IIC隔爆型防爆接线箱是为最恶劣、最危险的爆炸性环境设计的终极安全保障。它代表了隔爆技术的顶峰，其价值在于能应对氢气、乙炔等极敏感气体的挑战。选择IIC设备，意味着选择了当前工业领域内最高级别的防爆安全性能。其背后是对设计、制造、安装和维护每一个环节都一丝不苟的极致要求。
